一、簡介
本系列液壓缸具有結構簡單，工作可靠，拆裝方便易維修，可帶緩沖裝置及連接方式多樣等特點。適用于工程機械、礦山機械、起重運輸機械等行業。
二、型號說明
HC——華誠咭菜克江蘇液壓有限公司
HSG——雙作用活塞桿液壓缸司
D／d——缸徑／桿徑司
XXXX——行程
2——缸頭、缸筒連接方式：1=缸頭耳環帶襯套；2=缸頭耳環帶關節軸承；3=鉸軸(用于缸徑≥80卡鍵式連接)；4=端部法蘭(用于缸徑≥80卡鍵式連接)；5=中部法蘭(用于缸徑≥80卡鍵式連接)；
5——活塞桿端連接方式代號：1=桿端外螺紋；2=桿端內螺紋(缸徑≥63)；3=桿端外螺紋桿頭耳環帶襯套；4=桿端內螺紋桿頭耳環帶襯套(缸徑≥63)；5=桿瑞外螺紋桿頭耳環帶關節軸承；6=桿端內螺紋桿頭耳環帶關節軸承(缸徑≥63)；7=整體式活塞桿耳環帶襯套(缸徑=40、50)；8=整體式活塞桿耳環帶關節軸承(缸徑=40、50)
IT——油口連接方式 IT=內螺紋

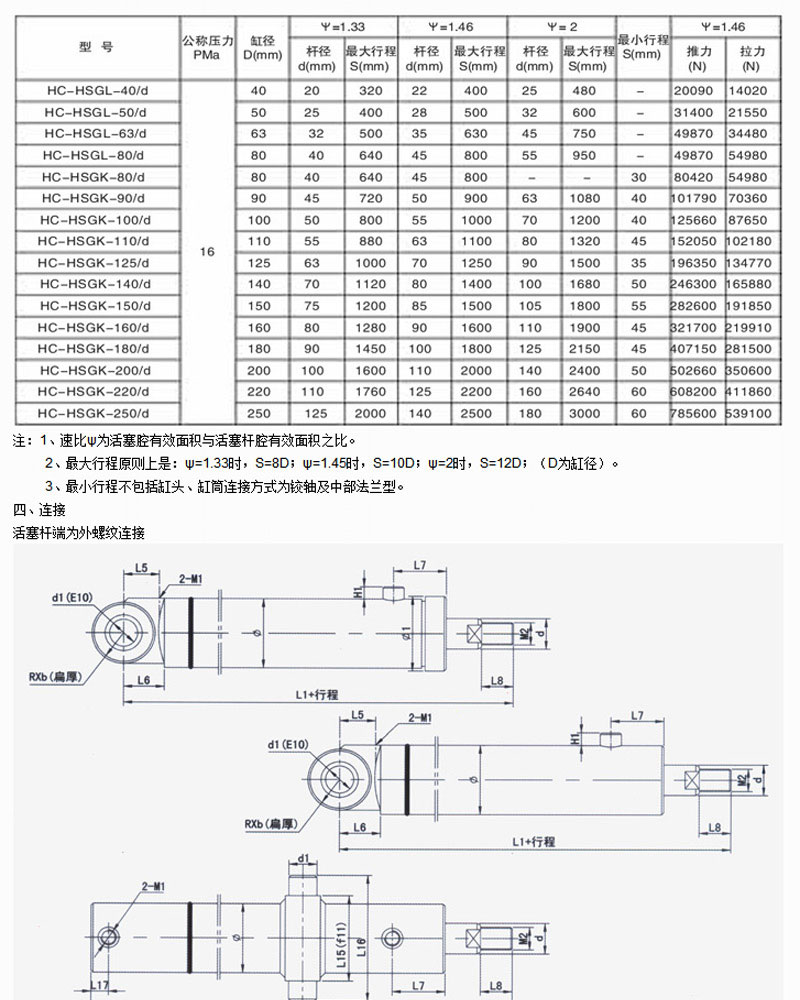

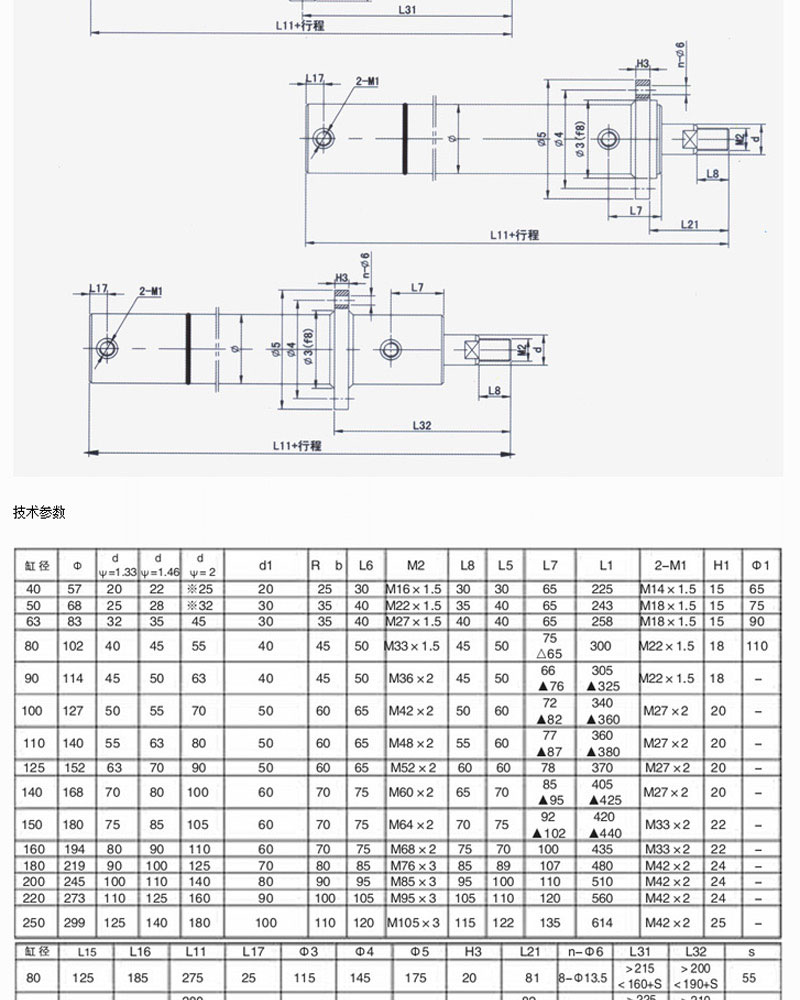

三、技術參數
